◆Özellikleri
Mikro güç tasarımı,
Nominal çalışma voltajı 2.4V ~ 5.5V,
Tam manyetik kutup çalışması, N kutup veya S kutupuna bakılmaksızın uyarma manyetik alanı, yüksek manyetik duyarlılık, pozitif ve negatif manyetik geçiş noktası yüksekliği simetrisi,
Dahili dinamik ofset gerilim kompanzasyon devresi, yüksek sıcaklık kararlılığı, anahtarlama noktası kayması küçük, mekanik stres ve termal stres direnci,
Güç tüketimi 2.75V güç kaynağında sadece 8μW,
Ürünler, Avrupa Birliği RoHS talimatı olan 2011/65/AB ve REACH yönetmeliğince 1907/2006/AB şartlarına uymaktadır.
◆ Genel Bakış
AH3663, tam kutuplu bir mikro güç yüksek hassasiyetli Hall sensörüdür. Özel olarak tasarlanmış devre, sensörün tam manyetik kutuplara (yani, S kutuplu veya N kutuplu olmasına bakılmaksızın) sahip olduğu manyetik alan uyarma fonksiyonuna, mükemmel pozitif ve negatif manyetik anahtar simetri, çok küçük bir ortalama güç tüketimi gibi özelliklere sahiptir. Mıknatıs (S kutbuna veya N kutba bakılmaksızın) sensöre yaklaştığında (︱B︱≥︱Bop︱), sensör çıkışı düşük olur. Mıknatıs sensörden uzakta olduğunda (︱B︱≤︱Brp︱), sensör çıkışı yüksek olur. Stabil histerezis (Bhx = ︱Bopx-Brpx︱), sensör anahtarı durumunun dengeli olmasını sağlar. Sensörün manyetik akım dönüştürme karakteristik eğrisi aşağıdaki gibi gösterilir:
◆ İşlevsel Blok Diyagramı
Sensör çipi bir voltaj regülatörü, Hall voltaj üreteci, dinamik ofset voltaj kompansatörü, sıcaklık kompansatörü, uyandırma / uyku denetleyicisi, diferansiyel amplifikatör, Schmitt tetiği, mantık denetleyicileri ve açık devre çıkış sürücüleri vardır.
◆Uyku çevrimi
Ürün yongası yerleşik uyandırma / uyku saati kontrol devresi, uyandırma / uyku çevrimi süresi şekildeki gibi gösterilir.
◆Limit parametreleri
| Parametreler | Sembol | Minimum değer | Maksimum değer | Birim |
| Depolama sıcaklığı | Ts | -55 | 150 | ℃ |
| Besleme gerilimi | VCC | 2.4 | 7 | V |
| Çıkış kesme voltajı | pd | — | 300 | mW |
| Manyetik indüksiyon | B | Sınırsız | Sınırsız | mT |
| Çıkış akımı | IO | — | 5 | mA |
◆Statik derece
İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük
◆Çalışma koşulları
| Parametreler | Sembol | Minimum değer | Maksimum değer | Birim |
| Besleme gerilimi | VCC | 2.4 | 5.5 | V |
| Çalışma sıcaklığı | Ta | -40 | 85 | ℃ |
| Çıkış akımı | IO | — | 5 | mA |
◆ Elektriksel özellikler
| Parametreler | Sembol | Test koşulları | Tipik değer | Maksimum değer | Birim | |
| Düşük çıktı | VOL | VCC1= VCC2=2.75V， IO=1mA， B≥BOP | 0.1 | 0.25 | V | |
| Uyanın Güç tüketimini | IAWK | Uyanın，VCC1=2.75V，Vo Açık yol | 3 | 5 | mA | |
| Uyku güç tüketimi | ISLP | Uyku，VCC1=2.75V，Vo Açık yol | 2 | 4 | μA | |
| Ortalama güç tüketimi | IAVG | VCC1=2.75V，Vo Açık yol | 3 | 5 | μA | |
| Uyanın zaman | tAWV | VCC1= 4V，RL=200Ω，Vo Açık yol | 125 | 150 | μs | |
| Devir | tP | VCC1= 4V，RL=200Ω，Vo开路 | 60 | 180 | ms | |
| Çalışma döngüsü | fd | VCC1= 4V，RL=200Ω，Vo开路 | 0.05 | — | % | |
◆Manyetik parametreler
Deneysel koşullar: VCC1 = VCC2 = 24V, 100 = 50mA
| Parametreler | Sembol | Minimum değer | Maksimum değer | Birim |
| S kutuplu Çalışma noktası | BOPS | — | 3 | 4 |
| N kutuplu Çalışma noktası | BOPN | －4 | -3 | — |
| S kutuplu Bırakma noktası | BRPS | 0.5 | 1.5 | — |
| N kutuplu Bırakma noktası | BRPN | — | -1.5 | －0.5 |
| Vurma| çalışma noktası - bırakmanoktası| | BHX | — | 1 | 2 |
Not 1: Birim millisatz, 1mT (millisiros) = 10Gs (gauss).
Not 2: Manyetik alan S kutbu ürün ön işaretine dik olduğunda, manyetik alanı B> 0 olarak tanımlayın.
◆ Paketin ana hatları

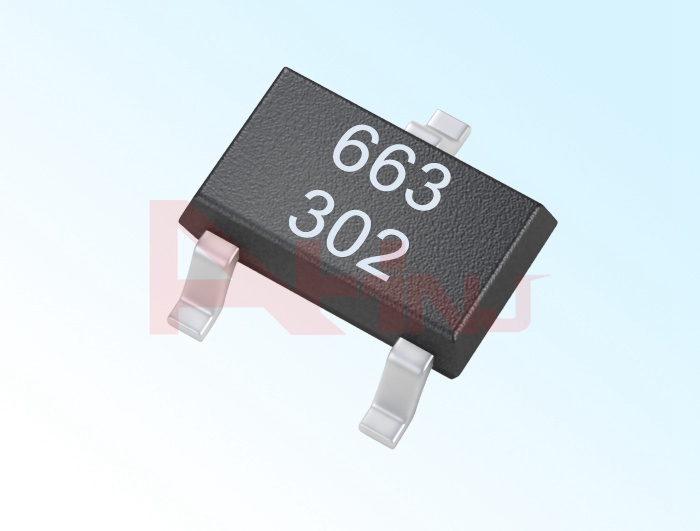

SOT23-3L (M tipi) paket diyagramı (milimetre cinsinden)

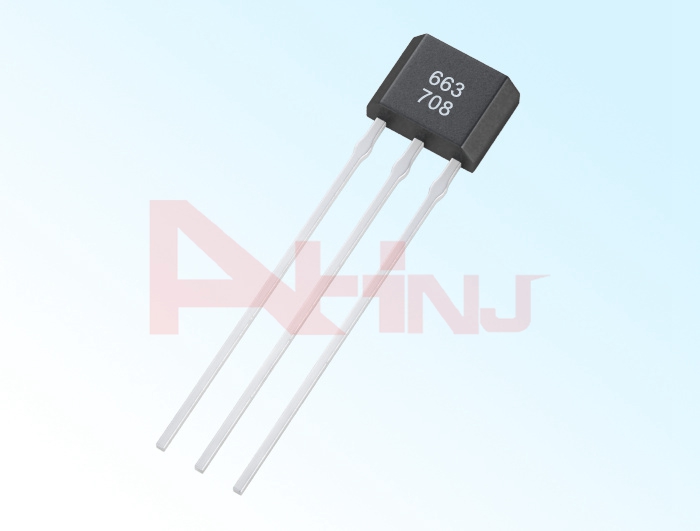

TO-92UA / TO-92S (UA tipi) paketi (milimetre cinsinden)
Not: Paketin anahattında, 1 nolu pim CC, 2 nolu pim GND, 3 nolu pim çıktıdır.
İşaretleme
Ürün kodu XX veya AHXX olarak gösterilen ürünün modelini belirtir, XXXX hattı ürün parti numarasını belirtir.
nolu pim tanıma
M tipi: ürün işareti ile yüzleşir, lki nolu pim aşağı doğru, soldan saat yönünde, nolu pim numara 1,2,3.
