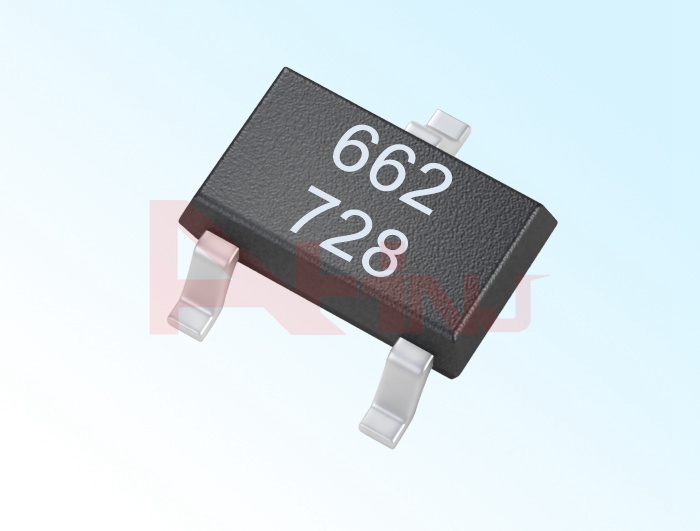

Mikroelektronik Hall Sensörü AH3662
  • Mikroelektronik Hall Sensörü AH3662
  • Mikroelektronik Hall Sensörü AH3662
Mikroelektronik Hall Sensörü AH3662 Mikroelektronik Hall Sensörü AH3662

Mikroelektronik Hall Sensörü AH3662

    ◆Özellikleri

    Mikro güç tasarımı,

    Nominal çalışma voltajı 2.4V ~ 5.5V,

    Tam manyetik kutup çalışması, N kutup veya S kutupuna bakılmaksızın uyarma manyetik alanı, yüksek manyetik duyarlılık, pozitif ve negatif manyetik geçiş noktası yüksekliği simetrisi,

    Dahili dinamik ofset gerilim kompanzasyon devresi, yüksek sıcaklık kararlılığı, anahtarlama noktası kayması küçük, mekanik stres ve termal stres direnci,

    Güç tüketimi 2.75V güç kaynağında sadece 8μW,

    Üzerine çekme direnci vardır.

    Ürünler, Avrupa Birliği RoHS talimatı olan 2011/65/AB ve REACH yönetmeliğince 1907/2006/AB şartlarına uymaktadır.

ÜRÜN DETAYLARI

◆ Genel Bakış

AH3662, tam kutuplu bir mikro güç yüksek hassasiyetli Hall sensörüdür. Özel olarak tasarlanmış devre, sensörün tam manyetik kutuplara (yani, S kutuplu veya N kutuplu olmasına bakılmaksızın) sahip olduğu manyetik alan uyarma fonksiyonuna, mükemmel pozitif ve negatif manyetik anahtar simetri, çok küçük bir ortalama güç tüketimi gibi özelliklere sahiptir. Mıknatıs (S kutbuna veya N kutba bakılmaksızın) sensöre yaklaştığında (︱B︱≥︱Bop︱), sensör çıkışı düşük olur. Mıknatıs sensörden uzakta olduğunda (︱B︱≤︱Brp︱), sensör çıkışı yüksek olur. Stabil histerezis (Bhx = ︱Bopx-Brpx︱), sensör anahtarı durumunun dengeli olmasını sağlar. Sensörün manyetik akım dönüştürme karakteristik eğrisi aşağıdaki gibi gösterilir:

◆ İşlevsel Blok Diyagramı

Sensör çipi:Bir voltaj regülatörü, Hall voltaj üreteci, dinamik ofset voltaj kompansatörü, sıcaklık kompansatörü, uyandırma / uyku denetleyicisi, diferansiyel amplifikatör, Schmitt tetiği, mantık denetleyicisi, üzerine çekme direnci (R=100kΩ) ve açık devre birimleri gibi açık devre çıkış sürücüleri içerir.


◆Uyku çevrimi

Ürün yongası yerleşik uyandırma / uyku saati kontrol devresi, uyandırma / uyku çevrimi süresi şekildeki gibi gösterilir.


◆Limit parametreleri

ParametrelerSembolMinimum değerMaksimum değerBirim
Depolama sıcaklığıTs-55175
Besleme gerilimiVCC3.528V
Çıkış kesme voltajıpd300mW
Manyetik indüksiyonBSınırsızSınırsızmT
Çıkış akımıIO5mA


◆Statik derece

İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük


◆Çalışma koşulları

ParametrelerSembolMinimum değerMaksimum değerBirim
Besleme gerilimiVCC2.45.5V
Çalışma sıcaklığıTa-4085
Çıkış akımıIO5mA


◆ Elektriksel özellikler

ParametrelerSembolTest koşullarıTipik değerMaksimum değerBirim
Düşük çıktıVOLVCC1= VCC2=2.75V, IO=1mA, BBOP0.10.25V
 Uyanın Güç tüketiminiIAWKUyanın,VCC1=2.75V,Vo Açık yol35mA
Uyku güç tüketimiISLPUyku,VCC1=2.75V,Vo Açık yol24μA
Ortalama güç tüketimiIAVGVCC1=2.75V,Vo Açık yol35μA
Uyanın zamantAWVVCC1= 4V,RL=200Ω,Vo Açık yol125150μs
DevirtPVCC1= 4V,RL=200Ω,Vo开路60180ms
Çalışma döngüsüfdVCC1= 4V,RL=200Ω,Vo开路0.05%


◆Manyetik parametreler

Deneysel koşullar: VCC1 = VCC2 = 24V, 100 = 50mA

ParametrelerSembolMinimum değerMaksimum değerBirim
S kutuplu Çalışma noktasıBOPS34
N kutuplu Çalışma noktasıBOPN-4-3
S kutuplu Bırakma noktasıBRPS0.51.5
N kutuplu Bırakma noktasıBRPN-1.5-0.5
Vurma| çalışma noktası - bırakmanoktası|BHX12

Not 1: Birim millisatz, 1mT (millisiros) = 10Gs (gauss).

Not 2: Manyetik alan S kutbu ürün ön işaretine dik olduğunda, manyetik alanı B> 0 olarak tanımlayın.


◆ Paketin ana hatları

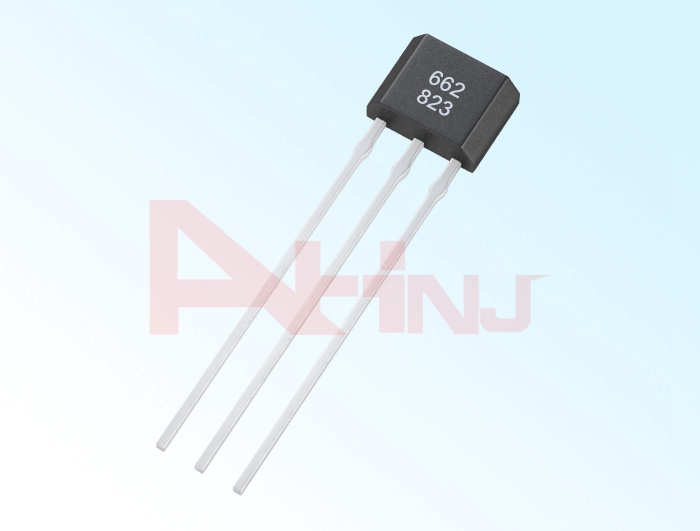

TO-92UA / TO-92S (UA tipi) paketi (milimetre cinsinden)

Not: Paketin anahattında, 1 nolu pim CC, 2 nolu pim GND, 3 nolu pim çıktıdır.


İşaretleme

Ürün kodu XX veya AHXX olarak gösterilen ürünün modelini belirtir, XXXX hattı ürün parti numarasını belirtir.

nolu pim tanıma

M tipi: ürün işareti ile yüzleşir, lki nolu pim aşağı doğru, soldan saat yönünde, nolu pim numara 1,2,3.
