Kilitli Hall Sensörü AH512

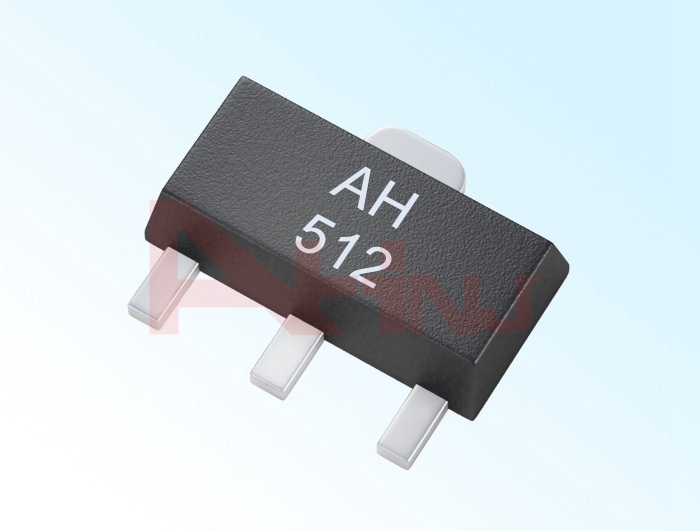

  • Kilitli Hall Sensörü AH512

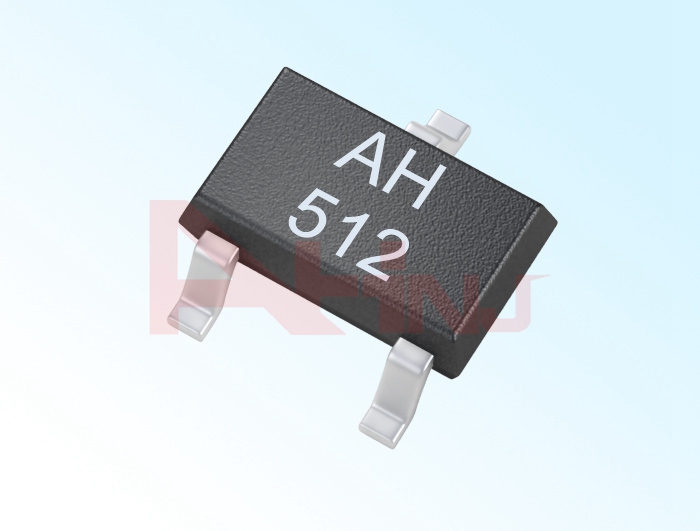

  • Kilitli Hall Sensörü AH512

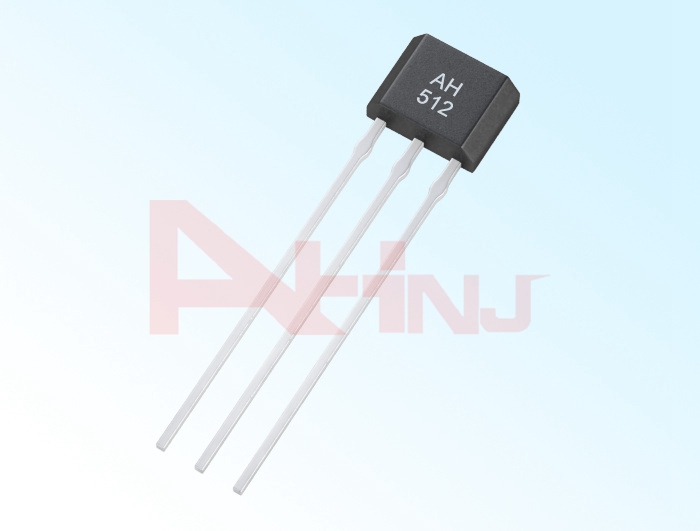

  • Kilitli Hall Sensörü AH512
Kilitli Hall Sensörü AH512 Kilitli Hall Sensörü AH512 Kilitli Hall Sensörü AH512

Kilitli Hall Sensörü AH512

    Özellikleri

    Nominal gerilimi 4.5 V ~ 24 V, düşük limit gerilim 3,5 V;

    Çalışma sıcaklığı aralığı -55 ℃ ~ 150 ℃;

    Nominal çıkış (sink) akım 25 mA, maksimum çıkış (sink) akım 50 mA;

    Anahtarın yanıt süresi yaklaşık 1μs, DC'nin çalışma frekansı ~ 100 kHz;

    Çalışma noktası ve bırakma noktası sıcaklık sıçraması küçüktür,

    Mekanik temas yok, kıvılcım yok, anahtarlama sinyali kararlılığı var, ani titreme yok, yüksek güvenlikli,

    Ürünler, Avrupa Birliği RoHS talimatı olan 2011/65/AB ve REACH yönetmeliğince 1907/2006/AB şartlarına uymaktadır.


ÜRÜN DETAYLARI

Genel Bakış

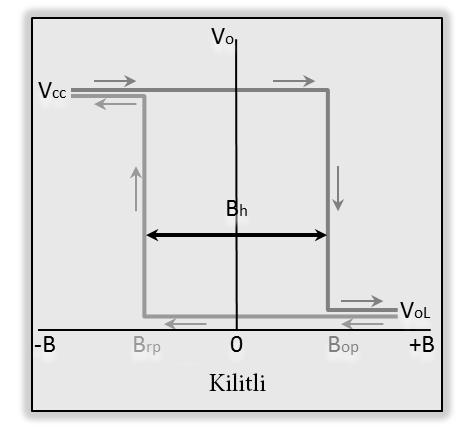

Mıknatıs S kutup sensör yüzeyine bakacak ve sensöre yaklaştığında ( B ≥ Bop ), sensör çıkışı düşük olacaktır. Mıknatıs N kutup sensör işaretine bakacak ve sensöre yaklaştığında ( B |≥ Brp), sensör çıkışı yüksek olacaktır. Mıknatıs sensörden uzakta olduğunda (B = 0), sensör çıkış durumu kilitlenmiş olarak kalır. Çıkış durumunu değiştirmek için, zıt kutupsal bir manyetik alan uygulanmalıdır. AH512 manyetik dönüşüm karakteristik eğrisi gösterildiği gibidir:

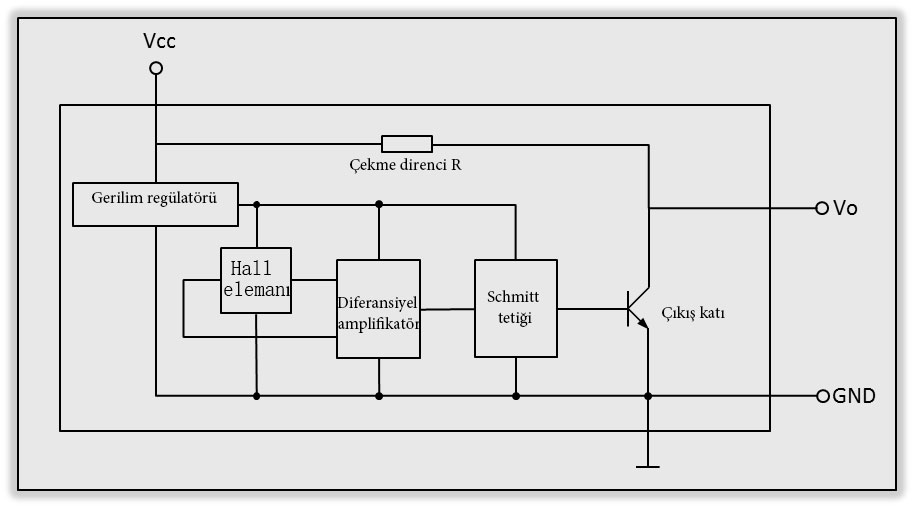

İşlevsel Blok Diyagramı


AH512 Hall sensörü çift kutuplu uyarımdır, tek uçlu dijital çıkışlı entegre bir devredir. Çıkış sinyalinin bir mandal fonksiyonu vardır. Sensör yongasının dahili gerilimi koruyucusu, gerilim regülatörü, sıcaklık kompanzasyon devresi, Hall voltaj üreteci, sinyal amplifikatörü, Schmitt tetiği, üzerinde çekme direnci ve açık kolektör çıkış devresi gibi devreler vardır. Voltaj regülatörünün ve sıcaklık dengeleme devresinin mükemmel performansı, sensörün geniş bir voltaj aralığında ve stabil bir sıcaklık aralığında çalışmasını sağlamak için geriye doğru voltaj koruma devresi, sensörün ters voltaj hasarından kaçınmasını sağlar.

Limit parametreleri

ParametrelerSembolMinimum değerMaksimum değerBirim
Depolama sıcaklığıTs-55175
Besleme gerilimiVCC3.528V
Çıkış kesme voltajıVO(off)300mW
Manyetik indüksiyonBSınırsızSınırsızmT
Çıkış akımıIO50mA

Statik derece

İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük

Çalışma koşulları

ParametrelerSembolMinimum değerMaksimum değerBirim
Besleme gerilimiVCC4.524V
Çalışma sıcaklığıTa-55150
Çıkış akımıIO8mA

Elektriksel özellikler

ParametrelerSembolTest koşullarıTipik değerMaksimum değerBirim
Düşük çıktıVOLVCC1=4.5, VCC2=24V, IO=25mA, BBOP0.20.4V
Çıkış yüksek seviyesiVOHVCC1=4.5, VCC2=24V, IO=25mA, BBRP23.524V
Çıkış kaçağı akımıIOHVCC2=24V,VCC1 Açık devre0.110μA
Güç kaynağı akımıICCVCC1=24V,Vo Açık devre3.58mA
Çıkışın yükselen kenarıtRVCC1=VCC2=12V,RL=1.2kΩ,    CL=20pF125150μs
Çıkış düşen kenarıtF6080ms

Manyetik parametreler

Deneysel koşullar: VCC1 = VCC2 = 24V, 100 = 50mA

ParametrelerSembolMinimum değerMaksimum değerBirim
Çalışma noktasıBOP2.54
Bırakma noktasıBRP4-2.5
Vurma| çalışma noktası - bırakmanoktası|BHBOP-BRP2.546

Not 1: Birim millisatz, 1mT (millisiros) = 10Gs (gauss).

Not 2: Manyetik alan S kutbu ürün ön işaretine dik olduğunda, manyetik alanı B> 0 olarak tanımlayın.

Paketin ana hatları

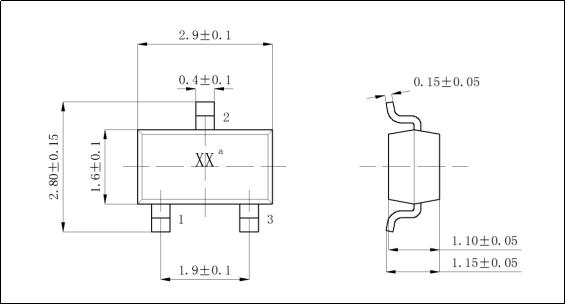

SOT23-3L paket diyagramı (milimetre cinsinden)

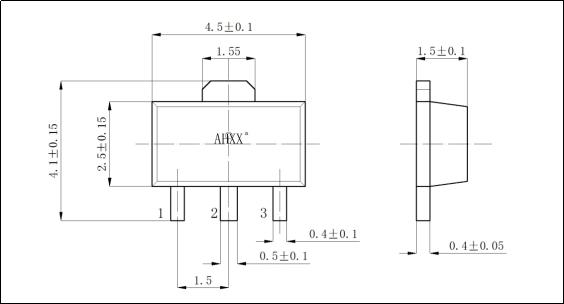

SOT89-3L  paket (milimetre cinsinden)

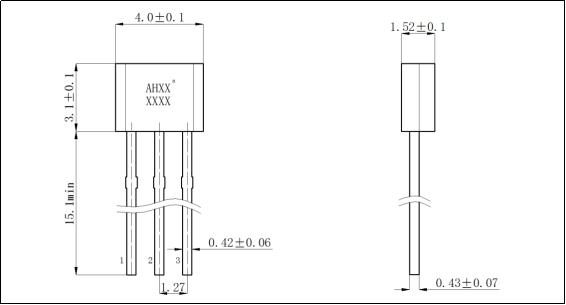

TO-92UA / TO-92S  paketi (milimetre cinsinden)

Not: Paketin anahattında, 1 nolu pim VCC, 2 nolu pim GND, 3 nolu pim çıktıdır.

İşaretleme

Ürün kodu XX veya AHXX olarak gösterilen ürünün modelini belirtir

nolu pim tanıma

M tipi: ürün işareti ile yüzleşir, lki nolu pim aşağı doğru, soldan saat yönünde, nolu pim numara 1,2,3.
