Liner Hall Sensörü AH3505
  • Liner Hall Sensörü AH3505
  • Liner Hall Sensörü AH3505
  • Liner Hall Sensörü AH3505
Liner Hall Sensörü AH3505 Liner Hall Sensörü AH3505 Liner Hall Sensörü AH3505

Liner Hall Sensörü AH3505

    ◆ Özellikleri

    Nominal çalışma voltajı 4.5 V~6 V,

    Çalışma sıcaklığı aralığı -40 ℃ ~ 125 ℃,

    Artı eksi besleme gerilimi arasındaki gerilim çıkışı, nominal çıkış akımı 6 mA,

    Aralarında seçim yapabileceğiniz çeşitli paketler ve ambalajlar vardır,

    Mekanik temas yok, kıvılcım yok, anahtarlama sinyali kararlılığı var, ani titreme yok, yüksek güvenlikli,

    Ürünler, Avrupa Birliği RoHS talimatı olan 2011/65/AB ve REACH yönetmeliğince 1907/2006/AB şartlarına uymaktadır.

ÜRÜN DETAYLARI

◆ Genel Bakış

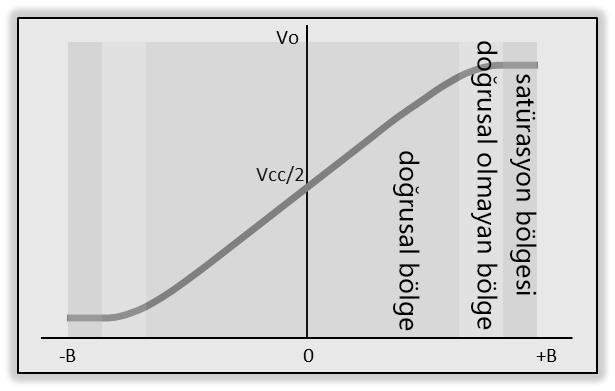

ensör, manyetik indüksiyon yoğunluğunun artması sırasında doğrusal bölge / doğrusal olmayan bölge / satürasyon bölgesinden geçer: Sensörde herhangi bir mıknatıs olmadığında (B = 0), sensör çıkışı besleme voltajı Vcc’nin yarısıdır (Vcc / 2). Mıknatıs N kutup sensör işareti yüzeyine bakar ve yavaş yavaş yaklaşır (B → -∞),  sensör çıkış voltajı düşmeye başlar. Doygunluk durumuna eriştikten sonra gerilim, manyetik alanın artmasıyla birlikte azalmaz. Mıknatıs S kutup sensör işareti yüzeyine bakar ve yavaş yavaş yaklaşır (B → + ∞), sensör çıkış voltajı artmaya başlar. Doygunluk gerilimi artık manyetik alan arttıkça artmaz. Liner Hall sensörü manyetik dönüşüm karakterleri aşağıdaki gibi gösterilir.


◆ İşlevsel Blok Diyagramı


AH3505 Liner Hall sensörü, bir analog sinyal çıkışlı Hall entegre devresidir, çıkış voltajı, manyetik alanın kuvvetine bağlı olarak değişir. Sensör yongasının dahili gerilimi koruyucusu, gerilim regülatörü, sıcaklık kompanzasyon devresi, Hall voltaj üretecisi, sinyal amplifikatörü vb devreleri vardır. Voltaj regülatörünün sıcaklık dengeleme devresinin mükemmel performansı, sensörün geniş bir voltaj aralığında ve stabil sıcaklık aralığında olmasını sağlamaya yarar. Ters voltaj koruma devresi, sensörün ters voltajla hasar görmesini önler.


◆Limit parametreleri

ParametrelerSembolMinimum değerMaksimum değerBirim
Depolama sıcaklığıTs-55175
Besleme gerilimiVCC4.06.0V
Manyetik indüksiyonBSınırsızSınırsızmT


◆Statik derece

İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük


◆Çalışma koşulları

ParametrelerSembolMinimum değerMaksimum değerBirim
Besleme gerilimiVCC4.55.5V
Çalışma sıcaklığıTa-2585
Çıkış akımıIO3mA


◆Elektriksel özellikler

ParametrelerSembolTest koşullarıMinimum değerTipik değerMaksimum değerBirim
Statik voltajVOVCC=5V2.32.52.7V
Statik voltaj kaymasıVVCC=5V,TA=125-15015mV
Güç kaynağı akımıICCVCC=5V358mA
DuyarlılıkSVCC=5V,TA=25263034mV/mT
Hassasiyet sıcaklık kaymasıTCT çalışma sıcaklığı aralığı, 25 ℃ hassasiyeti0.060.120.18℃/%
Doğrusal alanL--80-+80mT

Not 1: Birim millisatz, 1mT (millisiros) = 10Gs (gauss).

Not 2: Manyetik alan S kutbu ürün ön işaretine dik olduğunda, manyetik alanı B> 0 olarak tanımlayın.


◆ Paketin ana hatları

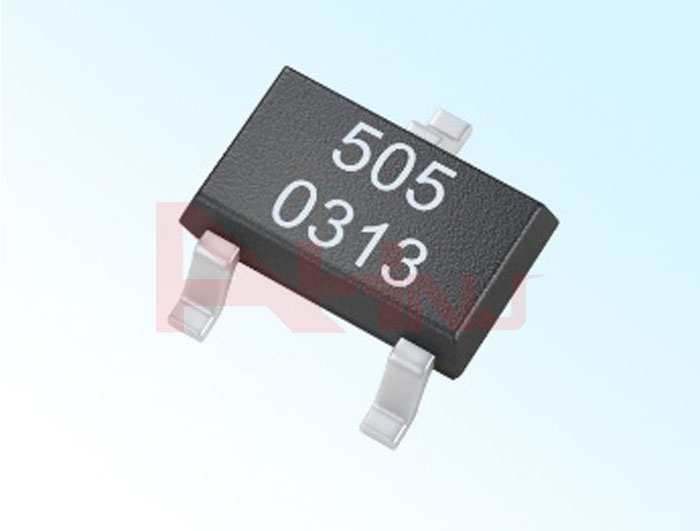

SOT23-3L (M tipi) paket diyagramı (milimetre cinsinden)

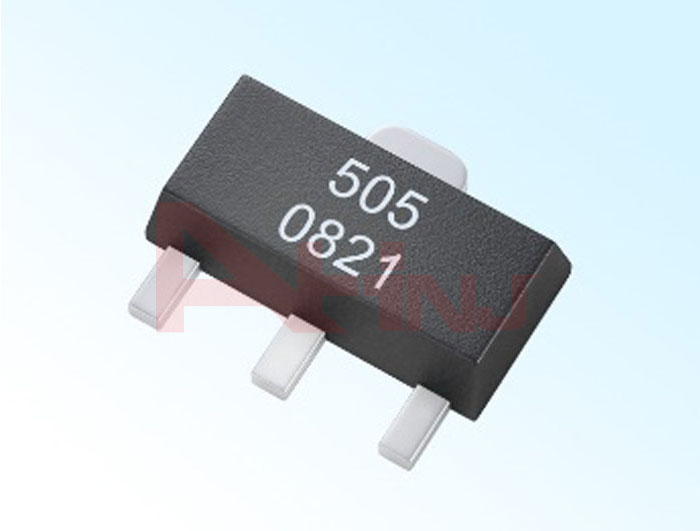

SOT89-3L (S tipi) paket (milimetre cinsinden)

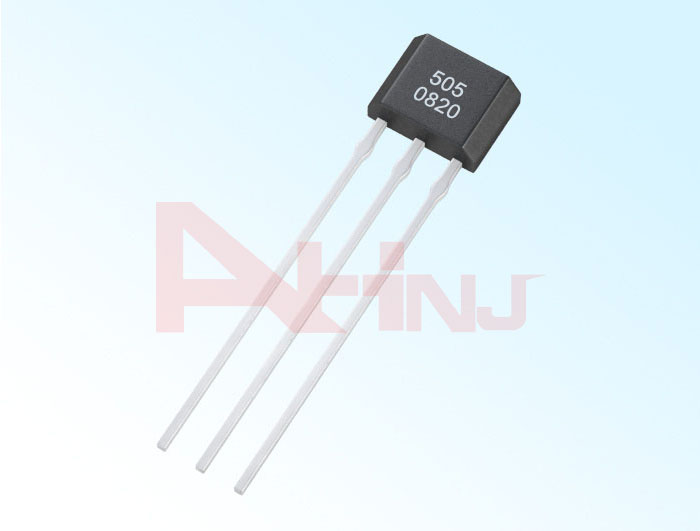

TO-92UA / TO-92S (UA tipi) paketi (milimetre cinsinden)

Not: Paketin anahattında, 1 nolu pim CC, 2 nolu pim GND, 3 nolu pim çıktıdır.


İşaretleme

Ürün kodu XX veya AHXX olarak gösterilen ürünün modelini belirtir, XXXX hattı ürün parti numarasını belirtir.
