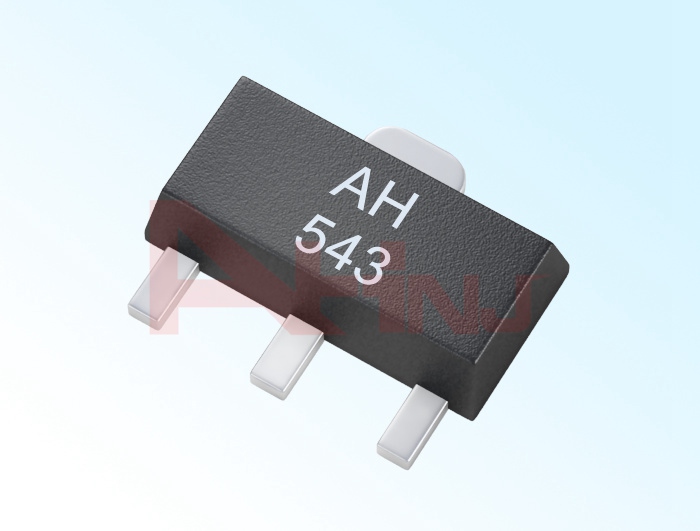

Unipolar Hall Sensörü AH543
  • Unipolar Hall Sensörü AH543
Unipolar Hall Sensörü AH543

Unipolar Hall Sensörü AH543

    Özellikler

    Nominal gerilimi 4.5 V ~ 24 V, düşük limit gerilim 3,5 V,

    Çalışma sıcaklığı aralığı -40 ℃ ~ 150 ℃,

    Nominal çıkış (sink) akım 25 mA, maksimum çıkış (sink) akım 50 mA,

    Anahtarın yanıt süresi yaklaşık 1μs, DC'nin çalışma frekansı ~ 100 kHz,

    Çalışma noktasının ve bırakma noktasının sıcaklık sıçraması küçük,

    Aralarında seçim yapabileceğiniz çeşitli paketler ve çeşitli ambalajlar vardır,

    Mekanik temas yok, kıvılcım yok, anahtarlama sinyali kararlılığı var, ani titreme yok, yüksek güvenlikli,

    Ürünler, Avrupa Birliği RoHS talimatı olan 2011/65/AB ve REACH yönetmeliğince 1907/2006/AB şartlarına uymaktadır.


ÜRÜN DETAYLARI

Genel Bakış

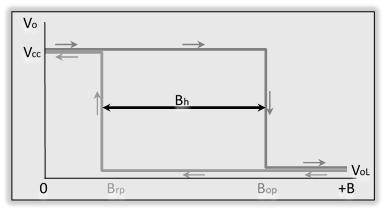

Mıknatıs S kutup sensör işareti yüzeyine bakar ve sensöre yaklaştığında (B≥BOP), sensör çıkışı düşük olur. Mıknatıs sensörden uzakta olduğunda (B ≤ BRP), sensör çıkışı yüksek olur. Mıknatıs N kutbu sensör işareti yüzeyine baktığında, sensör yanıt vermez. Sabit histerezis (BH = | BOP-BRP |) sensör anahtarı durumunun sabit kalmasını sağlar. Sensörün manyetik akım dönüştürme karakteristik eğrisi aşağıdaki gibi gösterilir:


İşlevsel Blok Diyagramı

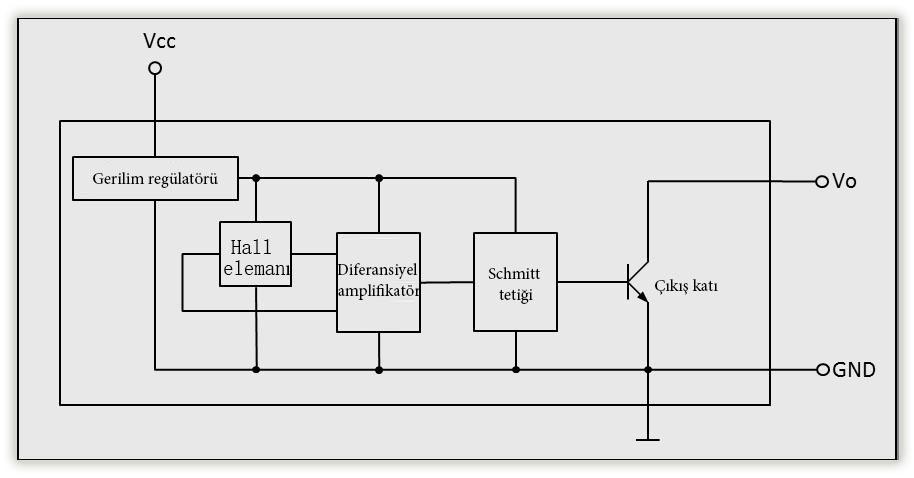

5.jpgAH543 Unipolar Hall sensörü, tek kutuplu uyarımlı tek uçlu, dijital çıkışlı bir entegre devredir. Sensör yongasının dahili gerilimi koruyucusunda, gerilim regülatörü, sıcaklık kompanzasyon devresi, Hall voltaj üreteci, sinyal yükselteçleri, schmitt tetikleyicisi ve açık kolektör çıkış devresi gibi devreler vardır. Voltaj regülatörünün sıcaklık dengeleme devresinin mükemmel performansı, sensörün geniş bir voltaj aralığında ve stabil sıcaklık aralığında olmasını sağlamaya yarar. Ters voltaj koruma devresi, sensörün ters voltajla hasar görmesini önler.

Limit parametreleri

ParametrelerSembolMinimum değerMaksimum değerBirim
Depolama sıcaklığıTs-55175
Besleme gerilimiVCC3.528V
Çıkış kesme voltajıVO(off)300mW
Manyetik indüksiyonBSınırsızSınırsızmT
Çıkış akımıIO50mA

Statik derece

İnsan vücudu modunda statik dayanma gerilimi ± 6kg'dan daha büyük

Çalışma koşulları

ParametrelerSembolMinimum değerMaksimum değerBirim
Besleme gerilimiVCC4.524V
Çalışma sıcaklığıTa-40150
Çıkış akımıIO5mA

Elektriksel özellikler

ParametrelerSembolTest koşullarıTipik değerMaksimum değerBirim
Düşük çıktıVOLVCC1=4.5, VCC2=24V, IO=25mA, BBOP0.20.4V
Çıkış yüksek seviyesiVOHVCC1=4.5, VCC2=24V, IO=25mA, BBRP23.524V
Çıkış kaçağı akımıIOHVCC2=24V,VCC1 Açık devre0.110μA

Manyetik parametreler

Deneysel koşullar: VCC1 = VCC2 = 24V, 100 = 50mA

ParametrelerSembolMinimum değerMaksimum değerBirim
Çalışma noktasıBOP25
Bırakma noktasıBRP3
Vurma| çalışma noktası - bırakmanoktası|BHBOP-BRP26

Not 1: Birim millisatz, 1mT (millisiros) = 10Gs (gauss).

Not 2: Manyetik alan S kutbu ürün ön işaretine dik olduğunda, manyetik alanı B> 0 olarak tanımlayın.

Paketin ana hatları

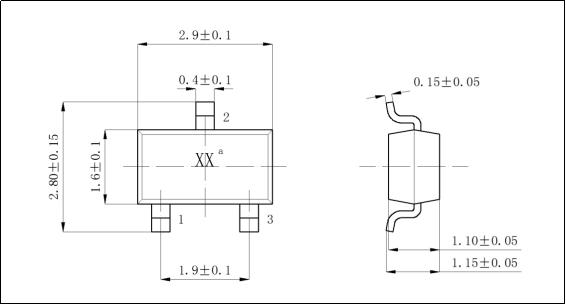

SOT23-3L (M tipi) paket diyagramı (milimetre cinsinden)

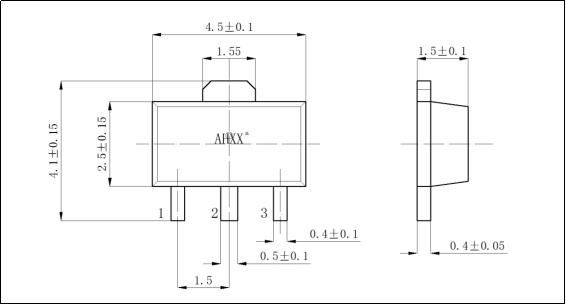

SOT89-3L (S tipi) paket (milimetre cinsinden)

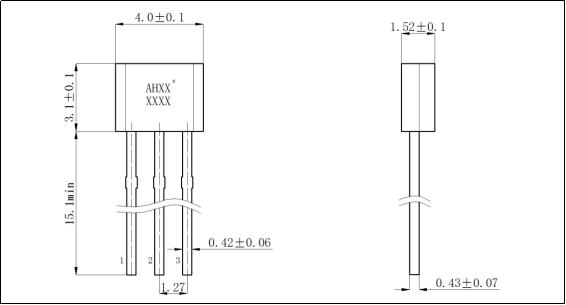

TO-92UA / TO-92S (UA tipi) paketi (milimetre cinsinden)

Not: Paketin anahattında, 1 nolu pim VCC, 2 nolu pim GND, 3 nolu pim çıktıdır.

İşaretleme

Ürün kodu XX veya AHXX olarak gösterilen ürünün modelini belirtir, XXXX hattı ürün parti numarasını belirtir.

nolu pim tanıma

M tipi: ürün işareti ile yüzleşir, lki nolu pim aşağı doğru, soldan saat yönünde, nolu pim numara 1,2,3.
