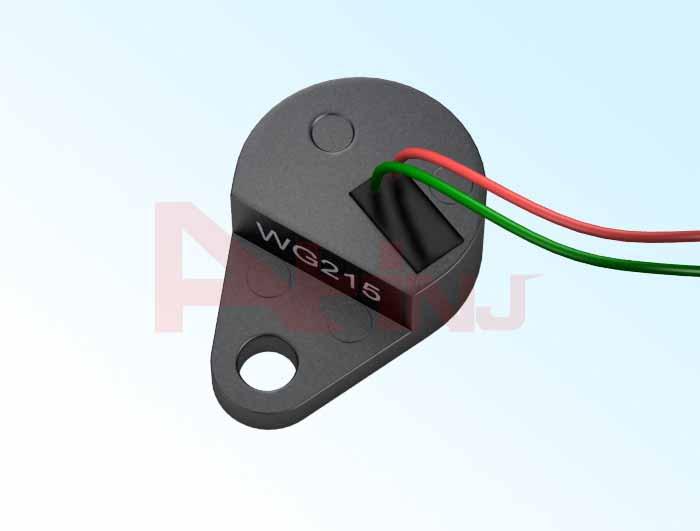

WG215
  • WG215
WG215

WG215

    Özellikleri

    Güç kaynağını kullanmanıza gerek yoktur.

    Çift kutuplu uyarma modu çalışma, manyetik alan polaritesi bir haftada değişir, sensör çıkışı bir çift olumlu ve olumsuz elektrik darbesi sinyali verir.

    Yalnızca uygulanan manyetik alanın polaritesi değiştiğinde ve manyetik indüksiyon şiddeti uyarım eşiğine ulaştığında, sensör sadece bir darbe sinyali üretir, bu nedenle titreşim olgusu istikrarlı ve güvenilir bir şekilde üretmez.

    Sinyal genliği, manyetik alanın değişim oranından bağımsızdır ve sıfıra yakın bir hızla çalıştırılabilir.

    Çıkış sinyali, yerel alan ağı yönetimi için uygun olan sinyal hatları kullanılarak uzaktan iletilebilir.

    Hiç mekanik temas ve kıvılcım yoktur. Kendinden güvenli cihazlardır.

    Geniş çalışma sıcaklık aralığı, güçlü çevresel uyarlanabilirliği vardır.


ÜRÜN DETAYLARI

İlkelere Genel Bakış

WG214 sıfır güç sensörü (Wiegand sensörü olarak da bilinir), yeni bir manyetik cihaz tipi Wiegand efekti kullanılıyor. Enerji üretmek için inisiyatif kullanabilir, güç eklemenize gerek yoktur. Keskin bir voltaj darbe sinyali gönderebilir. Sensör, özel olarak üretilmiş bir alaşım teliyle, indüksiyon bobini ve iskelet kurşunu gibi bileşenlerin etrafına sarıldı.

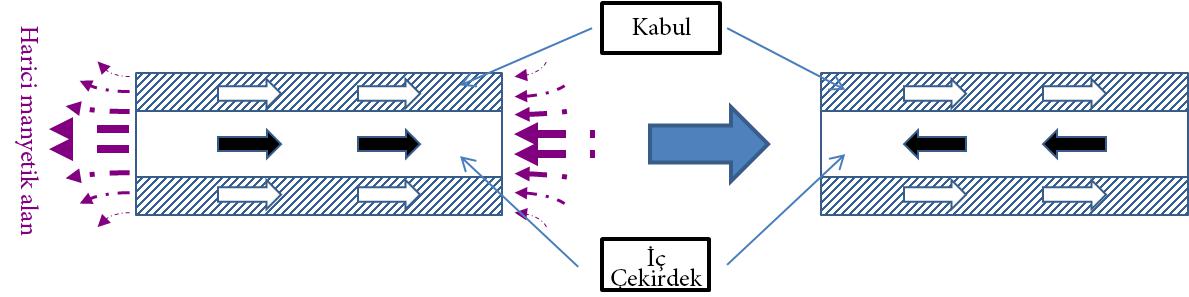

Alaşım telinin çift manyetik yapısı vardır, iç çekirdeği yumuşak manyetiktir, kabuğu çok serttir. Alaşım telinin içindeki ve dışındaki manyetik özellikteki farkı kullanarak, alternatif manyetik alan uyarımının uygun şiddeti altında, iç çekirdek mıknatıslanma yönü anında çevirir. Kabuk mıknatıslanmasına aynı veya ters yönde olur. Alaşım telin etrafındaki manyetik alanda mutasyon meydana gelir. Böylece indüksiyon bobininde bir dizi pozitif ve negatif elektrik sinyali üretilir. Darbe genliği sadece uyarılma manyetik alanının yoğunluğuyla ilgilidir, manyetik alanın değişim oranından bağımsız olarak "Sıfır hız" sayımı algılama başarılabilir.

1-1.jpgÜrün Parametreleri

ParametrelerSembolMinimum değerMaksimum değerTipik değerBirim
Uyarma manyetik alanıB3612mT
Darbe sinyal amplitüdüVO1.5

V
Darbe genişliğiτ10
30us
Direk akım direnciR650
1000Ω
Çalışma frekansıf
10kHz
Çalışma sıcaklığıB-20
125

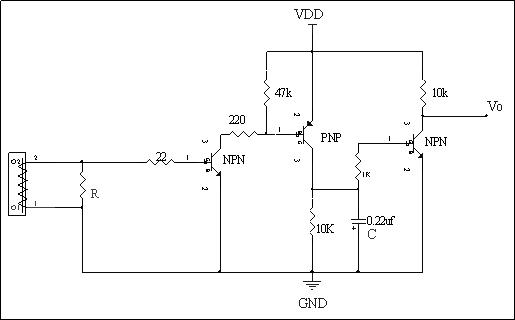

Tipik Devre

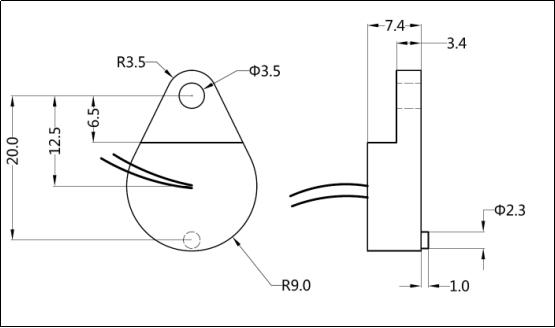

Ürünün ana hatları


Yumuşak kurşun, hiçbir olumlu ve olumsuz ayrımı yoktur.

İşaretleme

Ürün işareti olarak mürekkep mührü Numara: WG311
